一，AKS603产品描述：

AKS603计量泵：可以计量所输送液体的体积的机械，也叫定量泵、比例泵。通常描述为：计量泵是一种可以满足各种严格的工艺流程需要，流量可以在0-100%范围内无级调节，用来输送液体（特别是腐蚀性液体）的一种特殊容积泵。

三， AKS603标准材质：

• 泵体： PVDF
• 接头：PVDF
• 隔膜：PTEF
• 球阀：陶瓷

为了确保正确的安装，我们随泵提供了必须的配件，请用户在使用时，确认包装中的下列配件：

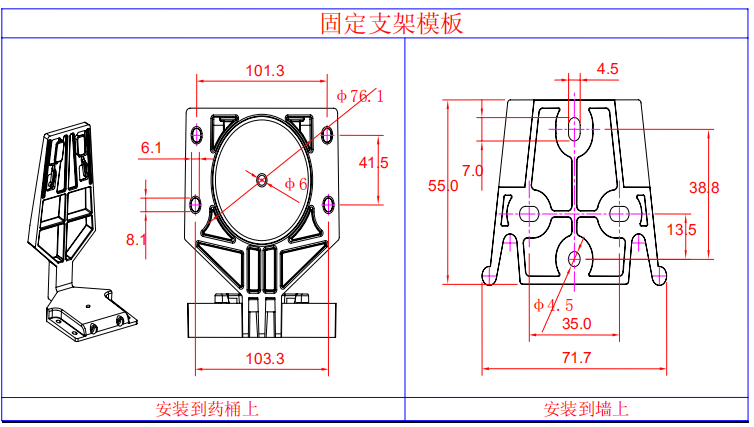

底阀（PVDF）,注射阀（PVDF），透明吸液管（PVC），透明排气阀软管（PVC），不透明排液管（PE），固体螺栓，壁挂安装支架，液位仪接头（绿色）和产品使用说明书。

四， AKS603注意事项：

安装或维护此泵前，请仔细阅读下列注意事项：

1.警告：欲对泵执行任何操作前，请务必切断其电源，并遵守有关投加流体的安全操作说明。

2.所有泵的各项技术参数实在以水为介质的情况下获得的，当待加化学品与水可能发生反应时，比如硫酸，必须排干泵腔。

3.将泵安装在温度不超过40度，相对湿度低于90%的地方，本泵的防护等级为IP 65。

4.选择能便于监测和维护的地方来安装本泵，固定好本泵防止不必要的震动。

5.监测电压供应是否与泵的标牌上所标的核定电压相符。

6.如管道系统的压力一直在上升，加药时，要首先检测安装场所的压力是否超过加药泵的核定最大工作压力。

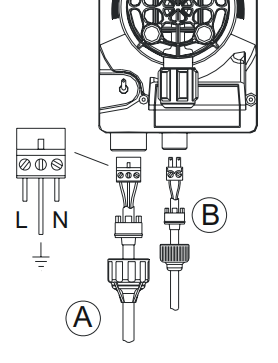

五， AKS603接线:

输入A电源=必须把泵与标牌上所标的核定电压相符的电源相联接。如电压过高或过低，可能会烧毁泵。

输入B液位仪=本泵能负荷少量核定外的电压，但为防止损坏泵，最好不要将泵与带有其他可能产生其他电压的电器的电源相连接。

六，AKS603管道连接：

1-注射点

2-注射接头

3-密封圈

4-衬套

5-软管夹套

6-环形螺母

7-排液管

8-排液阀

9-泵头

10-排气阀

11-吸液阀

12-吸液管

13-底阀过滤器

14-排气阀接头

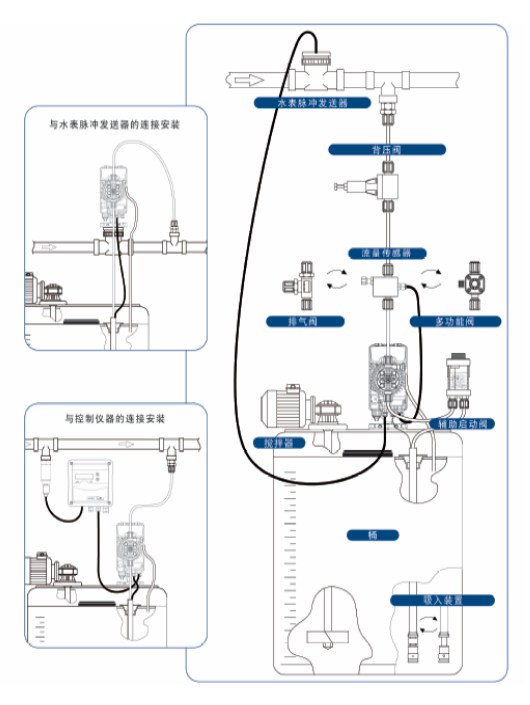

七，AKS603安装:

九，AKS603故障排除

故障 故障起因 排除方法
进出口阀堵塞 清洗阀，如果不能清除阻塞物，请替换新阀
泵正常工作，但投药中断 过高的吸液高度 重新定位泵或桶的位置，从而降低吸入高度
流体黏度过高 降低吸入高度或使用更大流量的泵
阀有泄漏 检查环形螺母是否有松动
流体黏度过高 降低吸入高度或使用更大流量的泵 流量不足 阀的局部有堵塞 清洗阀，
如果不能清除阻塞物，请替换新阀
排液端有虹吸现象 检查注射阀是否正确安装，如流量发生 不足，请安装一个背压阀
流量过大或不稳定 错误使用了透明的 使用不透明的 PE 管
PVC 管作为排液管
泵的校准有误差 检查系统压力下泵的流量
背压过大 检察系统压力，检查注射阀是否堵
塞。检查排液阀和注射点之间是否
有堵塞。
隔膜破损 流体用完，泵空转 检查是否安装了底阀过滤器，如想
在桶内化学品用完时，使泵停止，
请安装液位仪
隔膜保护不善 更换新的隔膜，并保证正确安装
泵没有正常启动 电压不足 检查连接电压与铭牌上标定的电压
是否吻合

十，AKS603注意事项

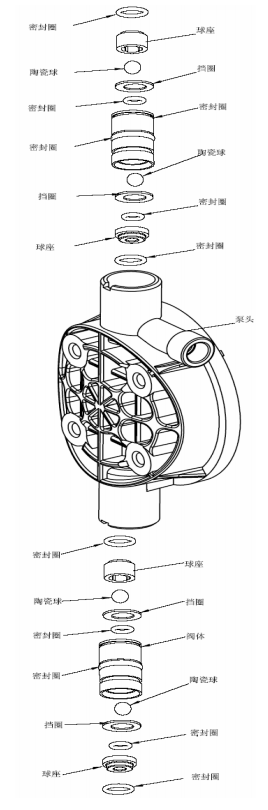

电磁泵的工作电压为220V/50Hz，绝对不允许接380V的交流电，否则会造成电路板烧坏；本泵能负荷少量额定外的电压，但为防止泵被破坏最好不要将泵与可能产生电压的电器电源相连接。为了减少电击，计量泵的电源插座必须良好接地，地线与零线要分开，并盖好泵头螺栓的橡胶帽，不能使用转换插座。 严禁长时间空打（最好不超过 3 分钟）当待加化学品与水可能发生反应时，比如浓硫酸，在启动泵前必须排干泵腔出厂时泵头内有少量水）。 计量泵不能超过额定压力（最大工作压力）使用。额定压力数值标识在计量泵铭牌上，单位为 bar（1bar=1 公斤力/平方厘米=10 米水柱）。如果超过额定压力，可能损坏泵； 泵的安装环境温度不能超过 40℃，相对湿度不能大于 90%；泵不能安装在阳光曝晒的地方；泵不能放在淋雨的地方。 选择能便于检测和维护的地方来安装本泵，固定好本泵防止不必要的震动。必须使用我公司提供的安装支架，不能将泵体水平或者倾斜安装；泵头的进/出水阀必须保持与水平面垂直； 确认泵出入口管道方向安装正确，泵进水阀竖直朝下，出水阀朝上，绝对不能接反；进/出水阀也不能互换，清洗进出口阀时，一定要按照图一所示的步骤来拆卸和安装，丢失里面的任何一个零件泵将无法正常使用；要确保进/出水阀干净必须成套使用我公司提供的连接软管、底阀及注射阀，这些都是准确加药的必要条件；底阀过滤器必须安装在距离容器底部 5-10 厘米的位置以上，以免被沉淀物堵塞而损坏泵的液压部位。 如果条件具备，最好在出水端配置安全阀，以出现堵塞时损坏泵； 拧紧连管螺母时请用手拧紧即可，不能使用工具； 进出口软管的连接：把软管到软管管嘴的根部并套好卡环，以防止滴液、漏气引起空转和腐蚀。请定期检查管道情况，如果软管接口老化，请速更换软管或者裁掉老化部分并重新接紧。 手动排气：排气阀在计量泵的右面，将其拧松后，计量泵在工作状态下排除气体后拧紧即可。注意排气出口也必须接软管以便把气液混合物排走，防止滴到泵头腐蚀螺栓。 将泵冲程调节旋钮调节到100%位置，对泵进行排气；出口管路压力一定要高于进口管路压力，否则会产生虹吸； 对泵进行流量标定：实际使用中由于条件的改变，实际流量和铭牌流量不一致是正常的。如果现场要求比较高，可在入口处通过加药罐单位时间的减少量进行标定,并记录标定结果，在正式运行时以标定的结果来对计量泵进行百分比设定。APG 和 TPG 系列电磁泵连接外部信号时要选择尺寸合适的信号线，同时一定要把底部的适配器（黑色盖子）密封好，以免有液体或者蒸汽进入泵内，损坏电路板。 泵工作 800 个小时后，要使用工具再次拧紧泵头上的四条固定螺栓。
